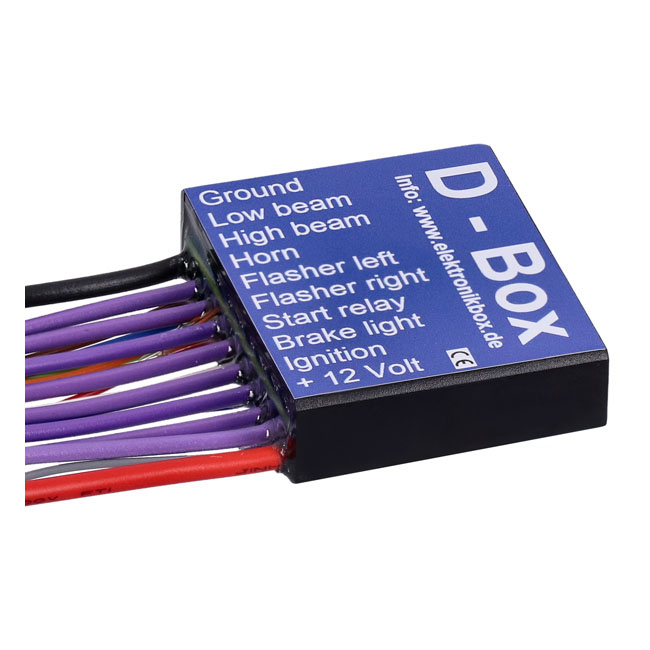

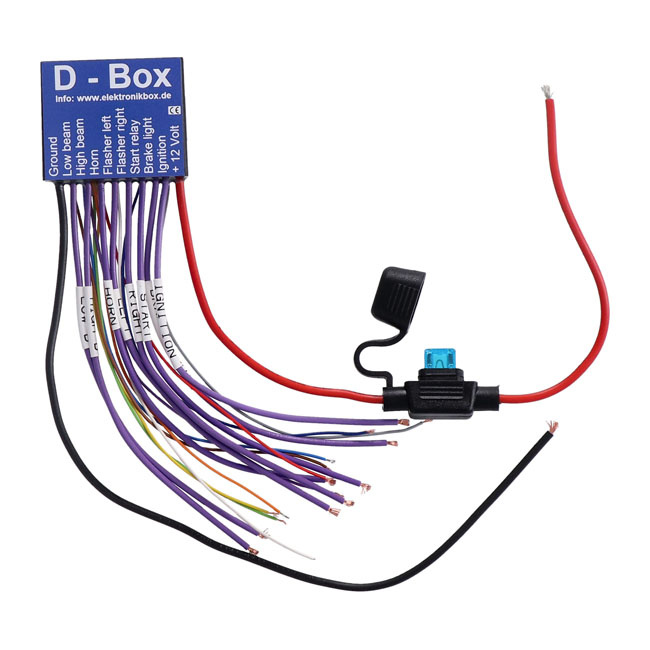

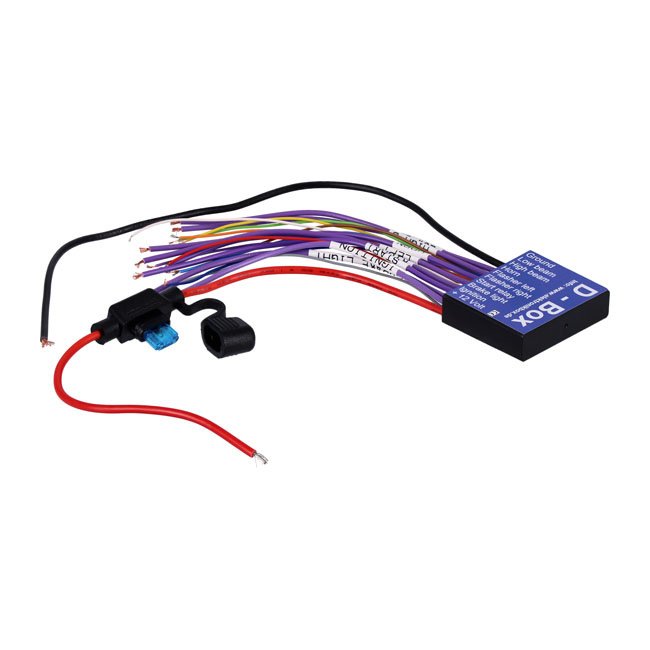

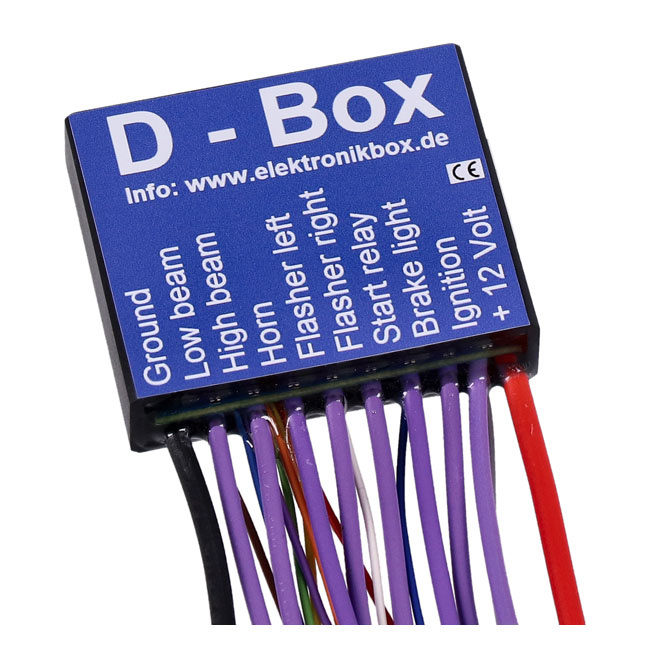

Elektronikbox Axel Joost Elektronik Brain Box D. Wanneer je een motor bouwt of de elektrische bedrading van een bestaande motor volledig vervangt, is een elektronicabox een goede optie voor een eenvoudig, solide en betrouwbaar bedradingssysteem. Lichten worden gedimd bij het starten. De brainboxen met stuurbedradingsadapters vereenvoudigen de bedrading en maken hem bijna onzichtbaar in vergelijking met sommige andere brainboxen op de markt. Hij is compatibel met miniatuurdrukknoppen die werken met superdunne bedrading.

Specificaties:

• Afmetingen: 50mm lang x 12,5mm breed x 42mm hoog - Maximale omgevingstemperatuur
• Temperatuur: 80°C
• Materiaal: Zwart ABS, waterdicht gegoten
• Ingangsspanning: 6 - 18 Volt

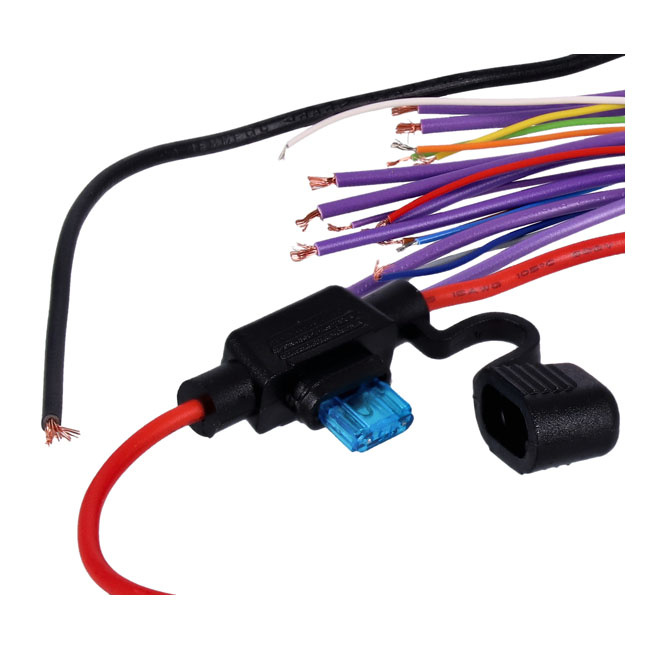

• Aansluitingen: Besturingseenheid 0,14mm², gebruiker 0,75mm², ingang 1,5mm², met 20 cm lange draden
• Max Amp. uit: 5 Amp. per uitgang
• Max Amp. van 12V aansluiting: 20 Amp, kortsluitvast Opmerking: De startmotor rechtstreeks aansluiten op de brainbox zal schade veroorzaken.
• Lichtsysteem : Grootlicht/dimlicht met ingebouwde richtingaanwijzerrelais & positie-/lopende lichten
• Claxon - Startrelais - Remlicht - Ontsteking

Kenmerken:

• Het is compatibel met miniatuur drukknop bedieningsknoppen die functioneren met super dunne bedrading
• Brainboxen kunnen gemakkelijk met tie-wrap worden vastgeklemd aan framebuizen of iets dergelijks
• Ze worden allemaal geleverd met superduidelijke installatie-instructies
• De H-D startmotor heeft 10 Amp nodig om de elektromagneet te laten schakelen en vereist een extra klein automotive relais tussen de starteruitgang van de Brain Box en de elektromagneet van de starter.
• Richtingaanwijzer & licht mogelijk via schakelaars
• LED uit voor neutraal, richtingaanwijzer, olie en grootlicht
• Aansluiting voor Jiffy/zijstandaardschakelaar
• Aansluiting voor neutraalschakelaar
• Kortsluitvast

Opmerking:

• Het rechtstreeks aansluiten van de startmotor op de brainbox zal schade veroorzaken.
• Vervanging voor 567421 Box G& 567422 Box G2.
